روکش حرارتی یا مفصل رزینی؟
سرکابل حرارتی، سرکابل کلدشرینک و مفصل رزینی هرکدام برای بخش متفاوتی از مسیر کابل به کار میروند. تفاوت در روش نصب، نوع حفاظت، فضای اجرا و ابزار موردنیاز است.
تفاوت سرکابل حرارتی، کلدشرینک و مفصل رزینی در پروژه برق
سرکابل حرارتی، سرکابل کلدشرینک و مفصل رزینی هرکدام برای بخش متفاوتی از مسیر کابل به کار میروند. تفاوت در روش نصب، نوع حفاظت، فضای اجرا و ابزار موردنیاز است. در این مقاله، مسیر انتخاب را ساده و کاربردی بررسی میکنیم.
اول یک تفکیک ساده: سرکابل یا مفصل؟
سرکابل در انتهای کابل قرار میگیرد؛ یعنی جایی که کابل به شینه، تابلو، ترانسفورماتور یا تجهیز دیگری متصل میشود. مفصل برای پیوند دادن دو بخش کابل به یکدیگر استفاده میشود. همین تفاوت محل استفاده، اولین معیار انتخاب است: اگر هدف پایاندهی کابل است، سرکابل را بررسی کنید؛ اگر قرار است دو کابل به هم متصل شوند، به سراغ مفصل بروید.
سرکابل حرارتی چیست؟
سرکابل حرارتی با استفاده از گرما روی مجموعه کابل جمع میشود و لایههای عایق و آببندی را در محل پایان کابل شکل میدهد. اجرای تمیز به رعایت ترتیب لایهها، استفاده از ابزار حرارتی مناسب و توجه به اندازه کابل نیاز دارد. این مدل برای پروژههایی مناسب است که ابزار و نیروی اجرایی لازم برای نصب حرارتی در دسترس است.
در فروشگاه پیشرو اتصال، مدلهایی مانند سرکابل حرارتی ۲۴ کیلوولت الکان در کنار سایر تجهیزات اتصال عرضه شدهاند. ولتاژ، ساختار کابل و متعلقات موردنیاز باید پیش از انتخاب با مشخصات پروژه مطابقت داده شود.

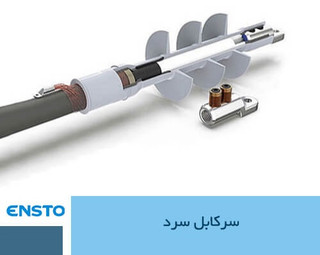

سرکابل کلدشرینک چه تفاوتی دارد؟
در کلدشرینک، قطعه عایق از پیش آماده و کشیده شده است و هنگام نصب با خارج شدن نگهدارنده، روی کابل جمع میشود. بنابراین معمولاً به منبع حرارت برای جمعکردن نیاز ندارد. این ویژگی میتواند در فضاهایی که استفاده از شعله یا گرمای زیاد دشوار است، یک مزیت اجرایی باشد؛ البته آمادهسازی سطح کابل و رعایت دستورالعمل نصب همچنان ضروری است.
مفصل رزینی چه زمانی مطرح میشود؟

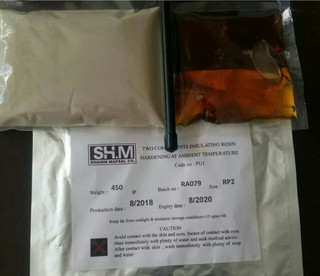

مفصل رزینی اطراف محل اتصال دو کابل را با ماده رزینی در بر میگیرد تا یک پوشش محافظ و عایق ایجاد شود. در این روش، تمیزی محل کار، نسبت اختلاط و زمان عملآوری رزین اهمیت دارد. مفصل رزینی بیشتر بهعنوان یک راهکار حفاظت از محل پیوند کابل دیده میشود، نه جایگزین مستقیم سرکابل.
مقایسه سریع سه راهکار
| راهکار | محل استفاده | نکته اجرایی | اولین معیار بررسی |
|---|---|---|---|
| سرکابل حرارتی | انتهای کابل | نیازمند اجرای حرارتی و رعایت ترتیب لایهها | ولتاژ و سایز کابل |
| کلدشرینک | انتهای کابل | جمعشدن بدون منبع حرارت، با آمادهسازی دقیق کابل | ساختار کیت و قطر کابل |
| مفصل رزینی | محل پیوند دو کابل | نیازمند آمادهسازی و عملآوری درست رزین | نوع کابل و شرایط محیط |
برای انتخاب دقیق، این پنج سؤال را جواب دهید
- قرار است کابل به تجهیز متصل شود یا دو کابل به هم برسند؟
- ولتاژ کاری و نوع کابل چیست؟
- قطر و سطح مقطع کابل با محدوده محصول همخوانی دارد؟
- در محل نصب، ابزار حرارتی یا زمان کافی برای عملآوری رزین وجود دارد؟
- محیط نصب خشک، مرطوب، داخلی یا بیرونی است؟
نقش کابلشو در کنار سرکابل

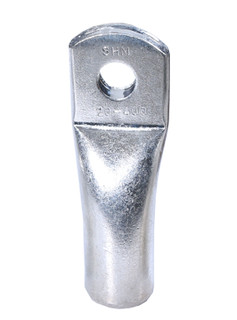

در بسیاری از پایاندهیها، کابلشو بخشی از اتصال نهایی است و انتخاب آن باید با سرکابل، هادی و محل بستن هماهنگ باشد. برای نمونه، کابلشو شاهین مفصل در سایت با گزینههای مختلف سایز و جنس قابل بررسی است. پیش از سفارش، اطلاعات کابلشو و کیت سرکابل را کنار هم کنترل کنید.
جمعبندی
سرکابل حرارتی برای اجرای جمعشونده با گرما، کلدشرینک برای نصب بدون حرارت مستقیم و مفصل رزینی برای محافظت از محل پیوند کابل طراحی میشود. تصمیم نهایی باید از محل استفاده، مشخصات کابل، ولتاژ، شرایط محیط و امکانات نصب شروع شود. با همین ترتیب، احتمال انتخاب نادرست کمتر و برنامهریزی اجرای پروژه دقیقتر میشود.
